Гидравлический ручной пресс для калибровки манометров: как работает и где применяется

Точность измерения давления имеет огромное значение для безопасной и стабильной работы промышленного оборудования. Манометры, датчики давления и преобразователи используются практически во всех отраслях — от энергетики и нефтегазовой промышленности до химического производства, машиностроения и коммунального хозяйства. Любое отклонение показаний может привести к нарушению технологического процесса, снижению качества продукции, увеличению эксплуатационных расходов или даже возникновению аварийных ситуаций. Именно поэтому средства измерения давления регулярно проходят поверку и калибровку.

Одним из основных элементов оборудования, используемого для этих целей, является гидравлический ручной пресс. Он позволяет создавать контролируемое испытательное давление, необходимое для сравнения показаний проверяемого прибора с эталонным средством измерений. В метрологической практике применяются различные модели таких устройств, в том числе МК-100-ПГ, технические характеристики которой можно изучить на https://metrolog.group/press. Данная модель благодаря широкому диапазону создаваемого давления и возможности его плавной регулировки подходит для проведения калибровки и поверки различных манометров и датчиков давления.

Назначение гидравлического пресса в метрологии

Поверка и калибровка средств измерения давления невозможны без создания контролируемого давления, величина которого заранее известна и может точно регулироваться. Именно эту задачу выполняет гидравлический ручной пресс.

Во время работы оборудование создает давление в замкнутой гидравлической системе, к которой одновременно подключаются проверяемый прибор и эталонное средство измерения. Затем их показания сравниваются между собой при различных уровнях давления.

Для чего используется гидравлический пресс

Основная задача гидравлического пресса заключается не в испытании оборудования на прочность, а в создании стабильного и плавно регулируемого давления с высокой точностью.

Такое оборудование применяется при поверке аналоговых и цифровых манометров, датчиков давления, преобразователей давления и других измерительных приборов. Во время проверки специалист постепенно изменяет давление в системе и контролирует соответствие показаний проверяемого прибора значениям, отображаемым эталонным оборудованием.

При необходимости пресс позволяет создавать давление в нескольких контрольных точках рабочего диапазона, благодаря чему оценивается точность прибора на всем диапазоне измерений, а не только при одном фиксированном значении.

Почему для метрологии важна стабильность давления

Во время проведения калибровки недостаточно просто создать определенное давление. Не менее важно обеспечить его стабильность в течение времени, необходимого для снятия показаний.

Если давление изменяется даже незначительно, результаты измерений могут оказаться недостоверными. Именно поэтому гидравлические ручные прессы оснащаются механизмами тонкой регулировки, позволяющими плавно корректировать давление с высокой точностью.

Кроме того, качественное оборудование отличается минимальными внутренними утечками рабочей жидкости, что обеспечивает стабильность давления даже при длительных измерениях.

Принцип создания испытательного давления

Работа гидравлического ручного пресса основана на использовании практически несжимаемой жидкости. Благодаря этому даже сравнительно небольшое механическое усилие оператора позволяет создавать значительное давление внутри гидравлической системы.

Такой принцип обеспечивает высокую точность регулирования и делает оборудование удобным для проведения метрологических работ.

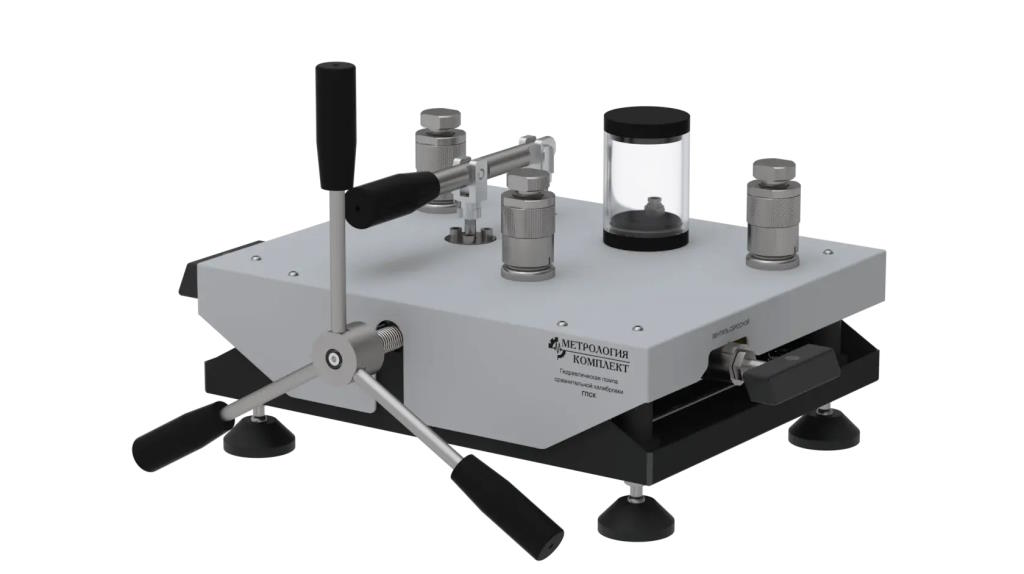

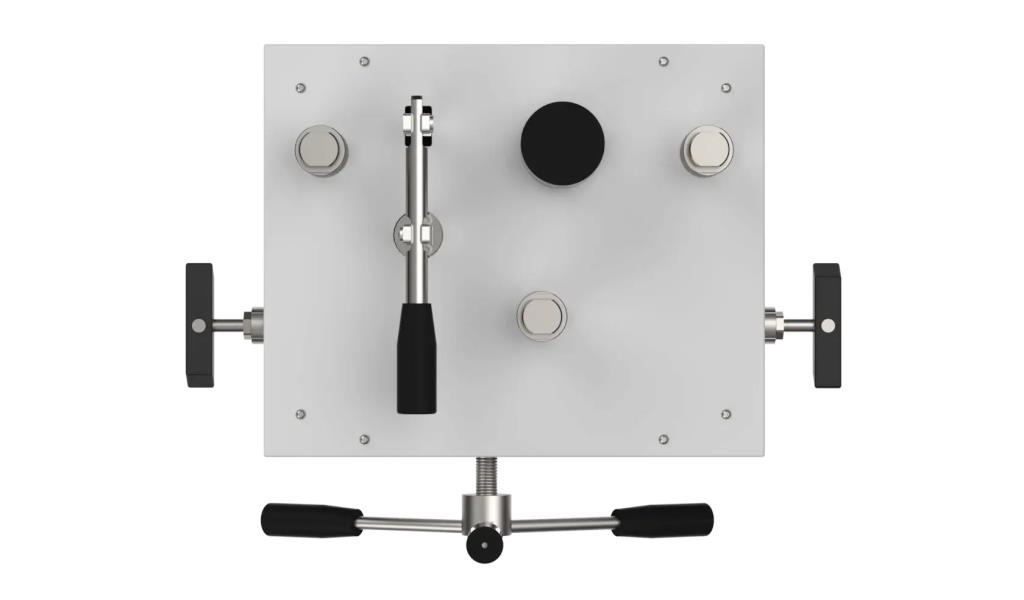

Именно поэтому в метрологических лабораториях востребованы прессы, оснащенные механизмами плавной регулировки давления. Так, модель МК-100-ПГ позволяет не только создавать необходимое испытательное давление, но и точно корректировать его перед снятием показаний, что особенно важно при калибровке современных цифровых манометров и высокоточных датчиков давления.

Как формируется давление

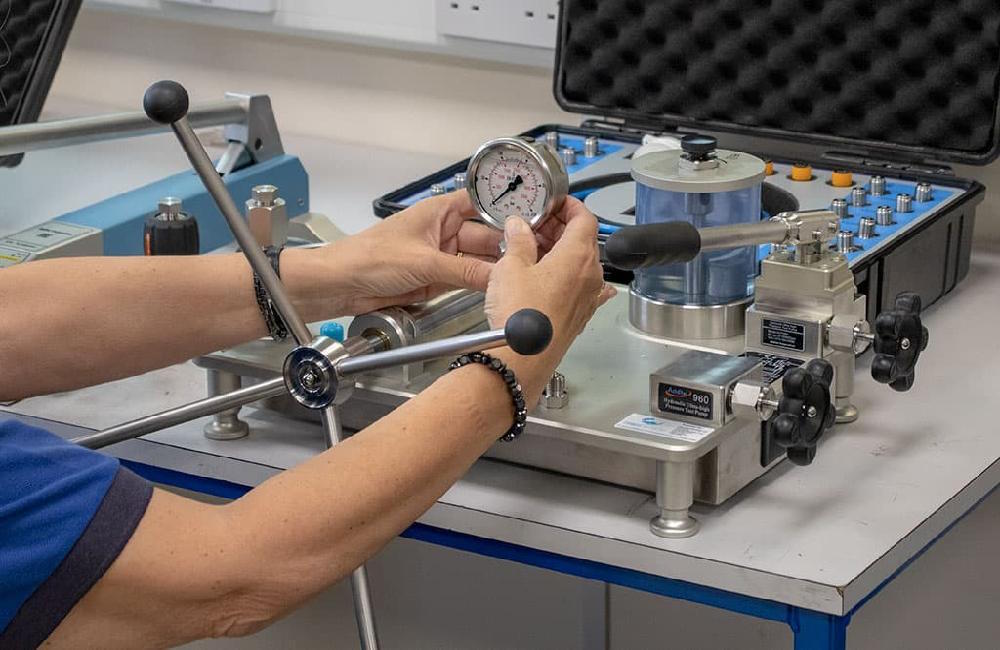

Перед началом работы гидравлическая система полностью заполняется рабочей жидкостью. После подключения всех необходимых приборов оператор при помощи ручного насоса начинает постепенно повышать давление.

При каждом движении рукоятки определенный объем жидкости перемещается в рабочую полость системы, вследствие чего давление плавно увеличивается.

После достижения необходимого значения выполняется точная настройка с использованием механизма тонкой регулировки. Именно этот этап позволяет установить давление с минимальной погрешностью и удерживать его на заданном уровне во время проведения измерений.

При завершении проверки давление постепенно сбрасывается через специальный клапан, после чего оборудование готово к следующему циклу измерений.

Значение механизма тонкой регулировки

Одной из наиболее важных частей метрологического пресса является система точной настройки давления.

При проведении калибровки специалисту нередко требуется установить давление с очень высокой точностью, особенно при работе с современными цифровыми приборами высокой точности.

Использование механизма тонкой регулировки позволяет плавно изменять давление на небольшие величины без резких скачков. Это значительно облегчает выполнение измерений и повышает достоверность результатов.

Кроме того, возможность точной регулировки помогает быстрее вывести систему на требуемое значение давления, сокращая время проведения поверки.

Совместная работа с эталонными приборами

Гидравлический ручной пресс сам по себе не измеряет давление. Он выполняет функцию источника испытательного давления, тогда как контроль его величины осуществляется при помощи эталонных средств измерений.

Именно совместная работа этих устройств позволяет проводить поверку и калибровку с высокой точностью.

Как организуется процесс поверки

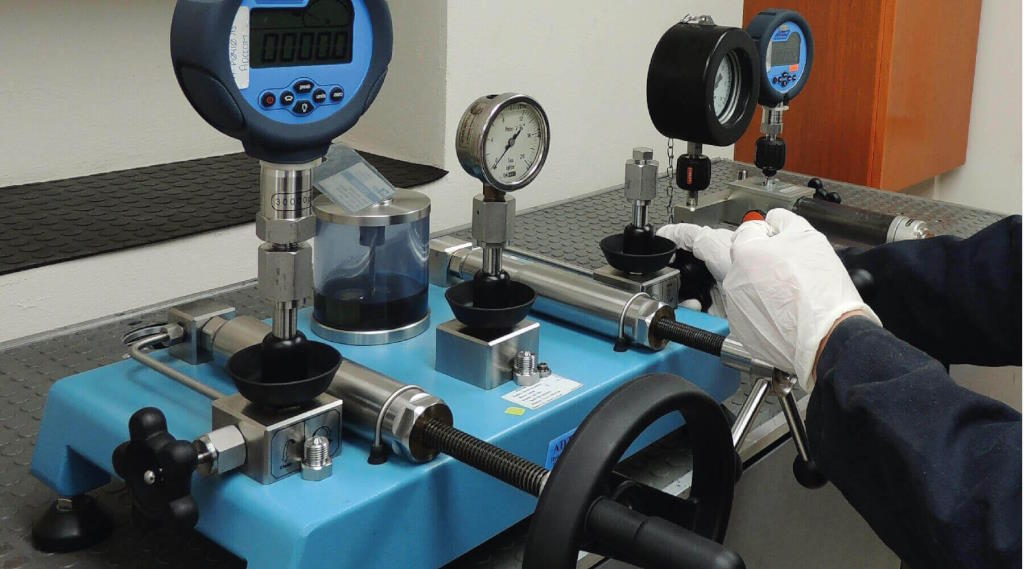

Перед началом измерений к прессу одновременно подключаются эталонный прибор и средство измерения, которое необходимо проверить.

После создания требуемого давления специалист фиксирует показания обоих приборов и сравнивает их между собой. Затем процедура повторяется на нескольких контрольных значениях давления, расположенных в разных точках диапазона измерений.

Если отклонения находятся в пределах допустимой погрешности, прибор считается пригодным к дальнейшей эксплуатации. При обнаружении значительных расхождений может потребоваться настройка, ремонт или замена средства измерения.

Какие эталонные приборы используются

В зависимости от требуемой точности поверки могут применяться различные эталонные средства измерения.

Во многих метрологических лабораториях используются высокоточные цифровые манометры, обладающие минимальной погрешностью и позволяющие проводить калибровку современных электронных приборов.

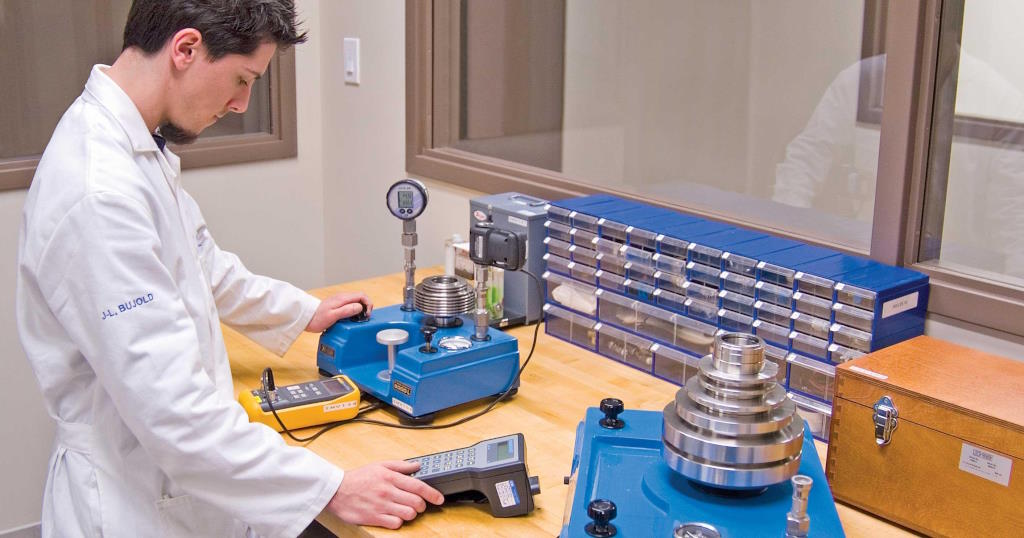

Для выполнения наиболее точных измерений применяются грузопоршневые манометры, которые относятся к числу наиболее точных эталонов давления. Они позволяют воспроизводить давление с очень высокой точностью и используются при калибровке оборудования повышенного класса точности.

Выбор конкретного эталона определяется диапазоном измерений, требованиями нормативной документации и допустимой погрешностью поверяемого прибора.

Основные области применения

Гидравлические ручные прессы используются практически везде, где требуется регулярная поверка и калибровка средств измерения давления. Благодаря автономности и сравнительно компактным размерам оборудование может применяться как в лабораторных условиях, так и непосредственно на производственных объектах.

Широкий диапазон создаваемых давлений позволяет использовать такие прессы для работы с различными типами манометров и датчиков.

Метрологические лаборатории

Основной сферой применения являются государственные, ведомственные и корпоративные метрологические лаборатории.

Здесь гидравлические прессы используются для проведения первичной и периодической поверки средств измерения давления, а также выполнения калибровочных работ при обслуживании промышленного оборудования.

Высокая точность регулирования давления позволяет выполнять работы в соответствии с установленными метрологическими требованиями и обеспечивать достоверность результатов измерений.

При выборе оборудования специалисты обычно ориентируются на диапазон создаваемого давления, стабильность гидравлической системы и удобство выполнения регулировки. Именно поэтому в практике метрологических служб применяются модели, подобные МК-100-ПГ, которые подходят для проведения поверки и калибровки различных средств измерения давления в лабораторных условиях и на производственных объектах.

Промышленные предприятия

Практически каждое крупное предприятие использует десятки или даже сотни приборов контроля давления. Они устанавливаются на технологических линиях, насосных станциях, компрессорных установках, котельном оборудовании и различных инженерных системах.

Для поддержания точности измерений приборы проходят регулярную проверку, а гидравлические прессы позволяют выполнять такие работы как в специализированных лабораториях предприятия, так и непосредственно на месте эксплуатации оборудования.

Это сокращает время обслуживания и позволяет быстрее вернуть оборудование в работу.

Энергетика, нефтегазовая и химическая промышленность

Особенно высокие требования к точности измерений предъявляются в энергетике, нефтегазовой и химической промышленности. Здесь даже небольшая погрешность может привести к нарушению технологического процесса или возникновению опасных ситуаций.

Поэтому поверка средств измерения давления проводится регулярно, а гидравлические ручные прессы становятся важной частью метрологического обеспечения предприятий.

Кроме того, подобное оборудование широко используется организациями, занимающимися техническим обслуживанием, ремонтом и наладкой промышленного оборудования, где необходим оперативный контроль точности манометров и датчиков давления.

***

Гидравлический ручной пресс является одним из ключевых элементов оборудования, используемого при поверке и калибровке манометров, датчиков давления и других средств измерения. Он обеспечивает создание стабильного испытательного давления, необходимого для точного сравнения показаний проверяемого прибора с эталонным.

Высокая точность регулировки, автономность, надежность конструкции и возможность работы с широким диапазоном давлений делают гидравлические ручные прессы востребованными в метрологических лабораториях, на промышленных предприятиях, объектах энергетики, нефтегазовой и химической промышленности. Именно использование качественного метрологического оборудования позволяет поддерживать высокую достоверность измерений, обеспечивать безопасность технологических процессов и соответствие средств измерения установленным требованиям.
