BIM-проектирование инженерных систем: как объединить архитектуру, конструкции и коммуникации в одной модели

BIM-проектирование меняет подход к разработке строительной документации: вместо работы с разрозненными чертежами специалисты создают цифровую информационную модель здания, в которой связаны архитектура, несущие конструкции и инженерные коммуникации. Такой подход помогает заранее оценивать взаимное расположение элементов, согласовывать технические решения и обнаруживать ошибки ещё до выхода строительной бригады на объект.

Особенно важна BIM-технология при проектировании сложных инженерных систем. Вентиляционные воздуховоды, трубопроводы водоснабжения и канализации, отопительное оборудование, кабельные трассы и электрические щиты должны размещаться с учётом архитектурных ограничений, несущих элементов и требований к монтажу и обслуживанию. Если каждый раздел разрабатывается независимо, противоречия нередко обнаруживаются уже на стройплощадке, когда исправление проекта обходится значительно дороже.

Информационное моделирование позволяет объединить работу разных специалистов в согласованной цифровой среде. При этом BIM — не просто трёхмерная визуализация здания, а способ организации проектных данных, который помогает управлять изменениями, проверять технические решения и поддерживать актуальность документации на протяжении жизненного цикла объекта.

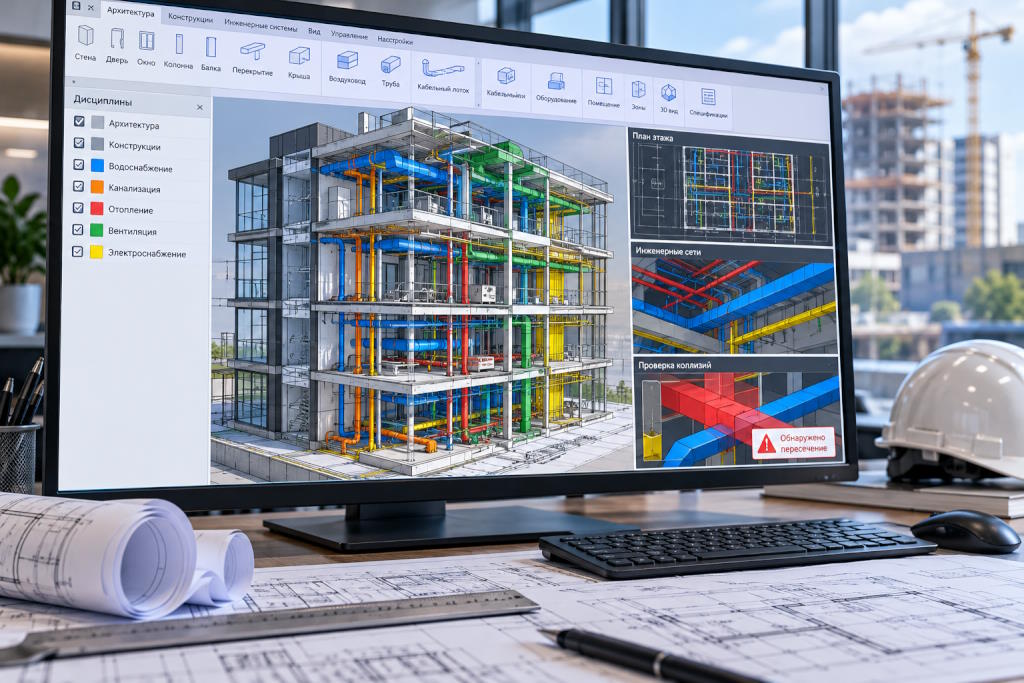

Как устроена BIM-модель здания

BIM-модель представляет собой цифровое описание здания, состоящее из взаимосвязанных элементов. Каждый элемент имеет геометрические параметры, определённые свойства и связи с другими объектами. Благодаря этому проектировщик работает не только с изображением стены, трубы или воздуховода, но и с информацией об их характеристиках, расположении и назначении.

В отличие от обычного трёхмерного макета, информационная модель может использоваться для подготовки чертежей, спецификаций, проверки пересечений и координации различных разделов проекта. При корректной настройке изменения в модели помогают поддерживать согласованность связанных представлений и документации.

Архитектурная модель как основа проектирования

Архитектурный раздел определяет планировку помещений, положение стен, дверей, окон, перекрытий и других элементов, формирующих пространство здания. Эти данные становятся основой для размещения инженерных коммуникаций.

Например, расположение санузлов влияет на трассировку водопровода и канализации, конфигурация потолков ограничивает пространство для вентиляционных воздуховодов, а расположение лестничных клеток и технических помещений определяет возможные маршруты инженерных сетей.

Архитектурная модель также содержит сведения о высотных отметках, толщине конструкций и размерах проёмов. Эти параметры необходимо учитывать при координации инженерных разделов, поскольку даже небольшое изменение уровня перекрытия или планировки может повлиять на размещение коммуникаций.

Конструктивная модель и несущие элементы

Конструктивный раздел описывает фундамент, колонны, балки, несущие стены, перекрытия и другие элементы, обеспечивающие устойчивость здания. Для инженеров эти данные особенно важны при прокладке коммуникаций через строительные конструкции или в непосредственной близости от них.

Например, вентиляционный канал может потребовать прохода через стену или перекрытие. Если соответствующий проём не предусмотрен заранее, монтажникам придётся искать обходной маршрут либо согласовывать изменение конструкции. В некоторых случаях это приводит к дополнительным затратам и задержкам.

BIM позволяет заранее проверять такие ситуации и координировать необходимые отверстия, гильзы и закладные элементы с конструкторами. При этом возможность выполнения проёма в несущей конструкции должна подтверждаться проектными решениями, а не только результатом автоматической проверки модели.

Инженерные сети в общей цифровой среде

Инженерные разделы добавляются в модель здания с учётом архитектурных и конструктивных ограничений. Трубопроводы, воздуховоды, кабельные лотки, оборудование и арматура располагаются в пространстве и связываются с соответствующими системами.

Для каждого элемента могут задаваться диаметры, сечения, материалы, отметки, уклоны, технические характеристики и другие параметры. Конкретный состав данных зависит от дисциплины, стадии проектирования и требований заказчика.

Общая модель помогает оценивать, насколько инженерные системы согласованы между собой. Например, можно проверить, помещаются ли вентиляционные воздуховоды в запроектированном пространстве над подвесным потолком, остаётся ли доступ к запорной арматуре и не пересекается ли кабельная трасса с трубопроводом.

До начала моделирования согласуйте координатную систему, уровни этажей, правила именования элементов, структуру файлов и требования к информационному наполнению. Единые правила помогают избежать ошибок при объединении моделей, созданных разными специалистами.

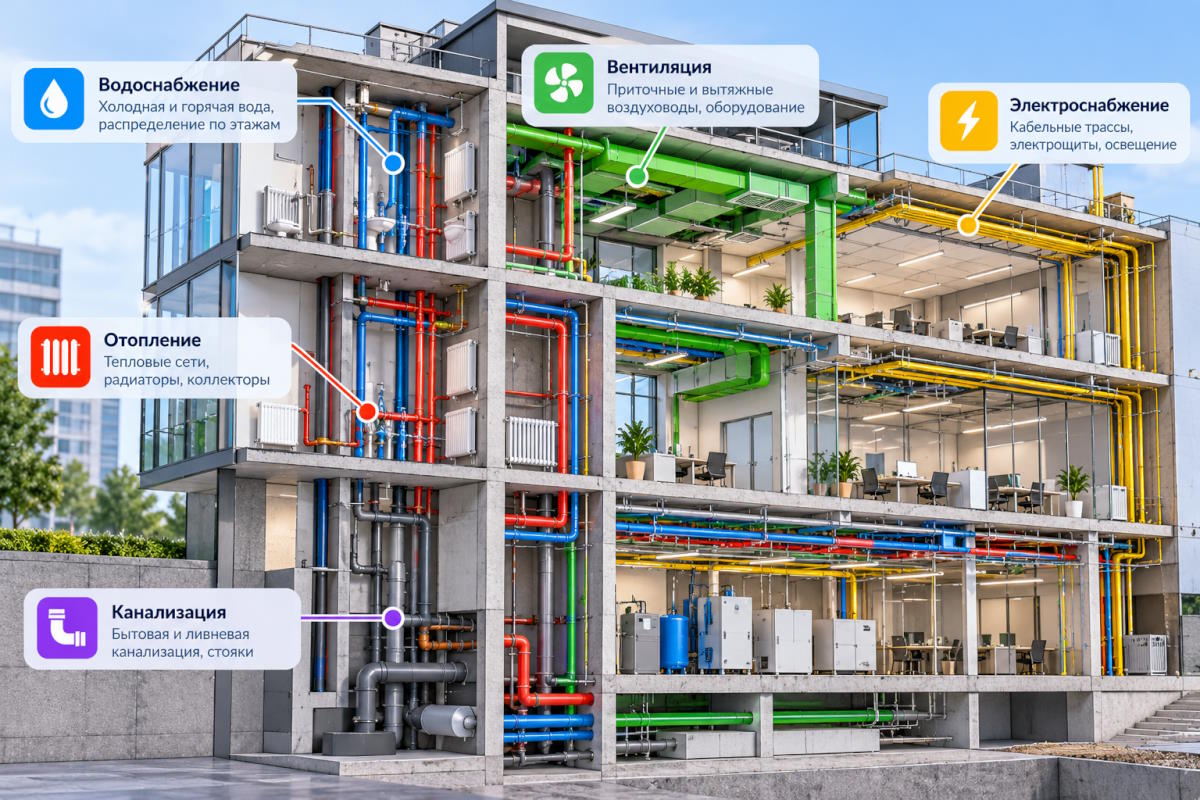

Какие инженерные системы моделируют в BIM

В BIM можно представить практически все основные инженерные сети здания. При этом моделирование должно отражать не только геометрию труб и оборудования, но и функциональные особенности каждой системы. Для одних разделов критически важны диаметры и уклоны, для других — расходы воздуха, электрические параметры или доступность оборудования для обслуживания.

Водоснабжение и канализация

При моделировании водоснабжения учитывают маршруты трубопроводов, диаметры, соединения, запорную арматуру, водомерные узлы, насосы и другое оборудование. Размещение сети согласовывают с планировкой помещений, расположением сантехнических приборов и возможностями монтажа.

Для канализации важны не только положение труб и соединительных узлов, но и уклоны, отметки, диаметры, места подключения приборов и доступность ревизий. Эти параметры влияют на работоспособность системы и должны соответствовать расчётным решениям и нормативным требованиям.

BIM-проект включает не только трассы труб, но и фасонные элементы, необходимые для формирования реальных соединений. Например, при моделировании безнапорных ливневых и хозяйственно-бытовых канализаций следует учитывать отводы Корсис или от других производителей, тройники, переходы и другие детали, соответствующие принятой схеме трубопровода. Без них модель может выглядеть геометрически правдоподобно, но не отражать фактическую конфигурацию сети.

Детализация фасонных элементов особенно важна на стадиях, когда модель используется для подготовки монтажной документации, проверки габаритов и формирования спецификаций. При этом уровень детализации должен соответствовать задачам проекта: не всегда необходимо моделировать каждый элемент с максимальной геометрической точностью на ранних стадиях.

Вентиляция и кондиционирование

Системы вентиляции и кондиционирования обычно занимают значительное пространство в технических зонах здания. Воздуховоды могут пересекаться с балками, кабельными лотками, трубопроводами и подвесными потолками, поэтому их положение необходимо координировать с другими разделами.

В BIM-модели размещают воздуховоды, фасонные части, клапаны, фильтры, вентиляторы, установки обработки воздуха и другие элементы системы. В зависимости от задач проекта задаются сечения, отметки, расход воздуха, характеристики оборудования и сведения, необходимые для спецификаций.

Пространственная модель помогает проверить, помещаются ли воздуховоды в доступных зонах, возможно ли выполнить монтаж соединений и остаётся ли место для обслуживания оборудования. При этом сама геометрическая проверка не заменяет аэродинамический расчёт: правильное расположение элементов ещё не гарантирует достаточного воздухообмена и требуемых параметров системы.

Отопление и теплоснабжение

В системах отопления BIM-модель может включать трубопроводы, радиаторы, коллекторы, насосные группы, регулирующую арматуру и источники теплоснабжения. Для каждого элемента задаются необходимые параметры, а пространственная координация позволяет согласовать маршруты труб с архитектурой и конструкциями.

Например, при проектировании отопления важно учитывать размещение радиаторов относительно окон, доступность коллекторных шкафов и возможность прокладки труб в стяжке или технических каналах. В крупных зданиях необходимо также согласовывать расположение стояков, магистралей и оборудования тепловых пунктов.

Информационная модель облегчает подготовку ведомостей оборудования и материалов, но расчёт тепловых нагрузок, гидравлический расчёт и подбор диаметров должны выполняться с помощью соответствующих инженерных методов и инструментов.

Электроснабжение и слаботочные системы

Электротехнические разделы могут включать кабельные трассы, лотки, трубы, распределительные щиты, светильники, розетки, датчики и другие устройства. При координации важно учитывать не только физические пересечения, но и условия прокладки кабелей, требования электробезопасности и доступность оборудования.

Например, кабельный лоток может не пересекаться с вентиляционным воздуховодом напрямую, но располагаться слишком близко к нему, затрудняя монтаж или обслуживание. Подобные ситуации требуют проверки с учётом монтажных зазоров и проектных требований.

В зависимости от проекта в общую модель также включают системы пожарной сигнализации, контроля доступа, видеонаблюдения и автоматизации инженерного оборудования. Их размещение согласуют с архитектурными решениями и другими коммуникациями.

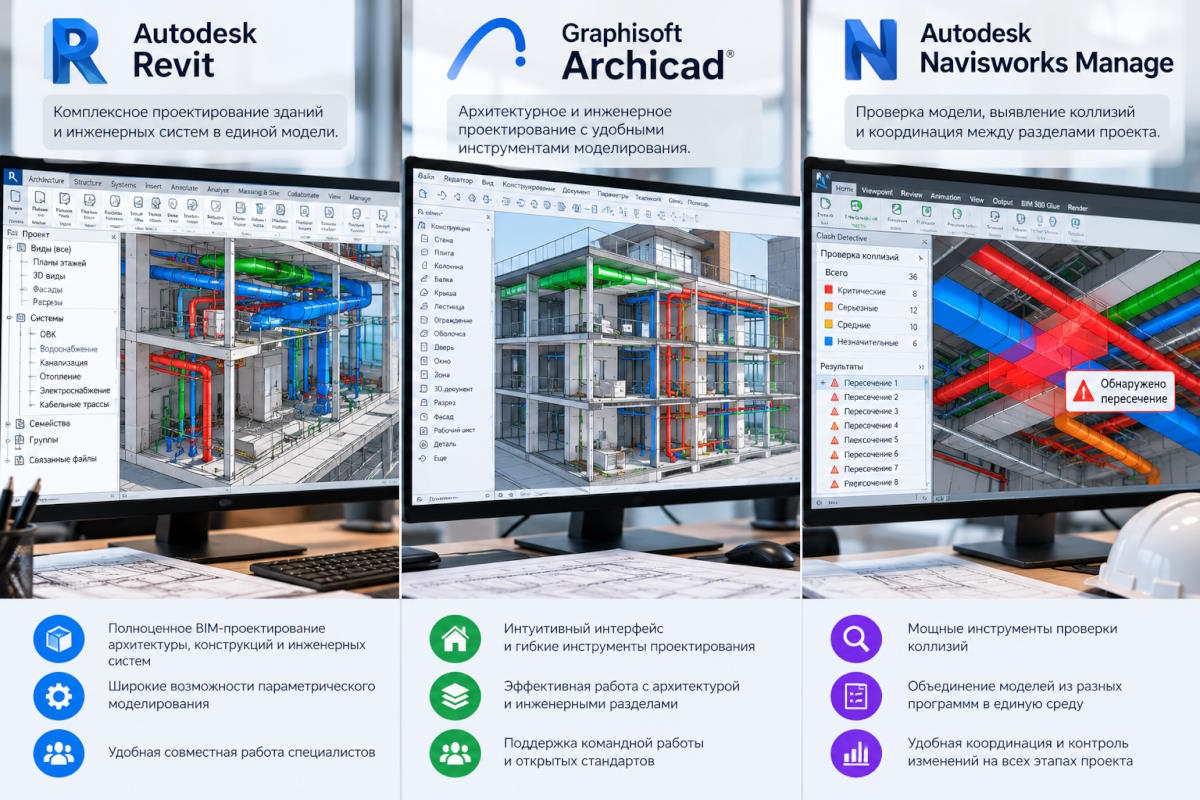

ТОП-3 программ для BIM-проектирования инженерных систем

Для работы с BIM существует множество программных решений. Одни ориентированы на комплексное проектирование здания, другие — на инженерные сети, координацию моделей и проверку коллизий. Выбирать программное обеспечение следует с учётом специализации команды, сложности объекта, форматов обмена данными и требований заказчика.

1. Autodesk Revit | Комплексное моделирование здания

Revit позволяет создавать архитектурные, конструктивные и инженерные модели в общей проектной среде. Для MEP-разделов доступны инструменты построения трубопроводов, воздуховодов, электрических систем, размещения оборудования и формирования спецификаций.

Подходит для: комплексного BIM-проектирования, координации инженерных разделов и подготовки проектной документации. Эффективность работы зависит от настроек шаблонов, библиотек семейств и организации совместной работы.

2. Graphisoft Archicad | Архитектурная модель и координация проекта

Archicad прежде всего ориентирован на архитектурное BIM-моделирование. Для работы с инженерными системами применяются доступные инструменты и совместимые решения, а обмен данными с другими участниками проекта может выполняться через IFC и другие поддерживаемые форматы.

Подходит для: архитектурно ориентированных проектов, в которых важно согласовать инженерные сети с планировкой и конструктивной моделью. Возможности инженерного моделирования стоит проверять применительно к конкретному программному комплексу и рабочему процессу.

3. Autodesk Navisworks Manage | Сведение моделей и поиск коллизий

Navisworks Manage предназначен для объединения моделей из различных источников, проверки пересечений и координации проектных решений. Инструменты поиска коллизий помогают находить геометрические конфликты между инженерными сетями, архитектурой и конструкциями.

Подходит для: координации крупных проектов, проверки моделей разных подрядчиков и подготовки отчётов по обнаруженным пересечениям. Программа дополняет инструменты моделирования, а не заменяет полноценное создание инженерных систем.

При выборе программного обеспечения важно учитывать совместимость форматов и организацию обмена данными. Например, IFC может использоваться для передачи информационных моделей между разными BIM-платформами, но качество обмена зависит от экспорта, настроек и поддержки конкретных свойств элементов.

Для небольших проектов иногда достаточно одной основной BIM-платформы и инструментов проверки модели. На крупных объектах обычно применяют связку программ для создания архитектурных и инженерных разделов, сведения моделей и контроля коллизий.

Выявление пересечений коммуникаций до начала строительства

Одна из наиболее полезных возможностей BIM — проверка пространственной совместимости элементов. На традиционном комплекте двумерных чертежей некоторые конфликты трудно заметить, особенно если несколько систем проходят на разных высотах в ограниченном техническом пространстве. В объединённой модели такие ситуации можно обнаружить до начала монтажных работ.

Однако автоматическая проверка не решает все задачи координации. Для качественного результата необходимо правильно настроить модель, определить допустимые расстояния между системами и организовать совместную работу проектировщиков.

Что такое коллизии в BIM

Коллизией называют конфликт между элементами модели, который мешает их совместному размещению или монтажу. Самый очевидный пример — воздуховод, проходящий через железобетонную балку. Но проблемы могут возникать и между двумя инженерными системами, между трубопроводом и подвесным потолком или между оборудованием и пространством, необходимым для его обслуживания.

Условно коллизии можно разделить на несколько видов. Геометрические возникают, когда элементы физически пересекаются. Пространственные связаны с недостаточными монтажными зазорами или отсутствием доступа к оборудованию. Дополнительные проверки могут выявлять несоответствия параметров, отметок и других требований, если они предусмотрены правилами проверки модели.

Не каждое пересечение автоматически означает ошибку. Например, трубопровод может проходить через специально предусмотренную гильзу, а кабельная трасса — пересекать другую систему в допустимой точке. Поэтому результаты автоматической проверки необходимо анализировать с учётом проектных решений.

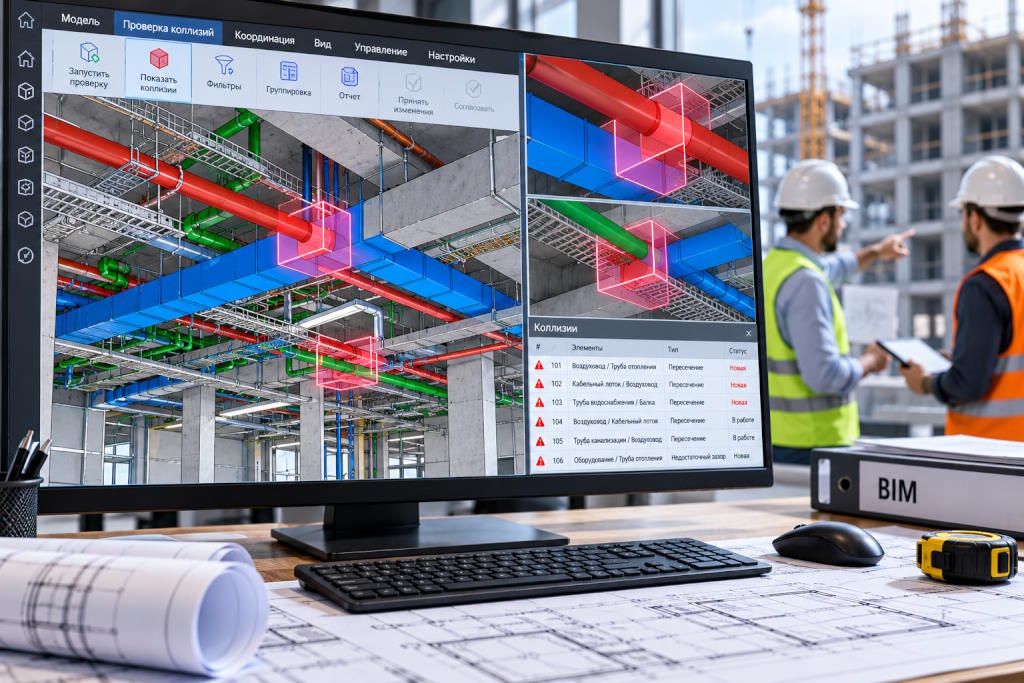

Проверка коллизий между разделами

Перед запуском проверки модели необходимо убедиться, что архитектурный, конструктивный и инженерные разделы используют согласованные координаты и уровни. Если файлы расположены в разных системах координат, программа может показать большое количество ложных пересечений или вообще не обнаружить реальные конфликты.

Затем задают правила проверки. Например, отдельно проверяют пересечения вентиляции с конструкциями, трубопроводов с кабельными лотками и оборудования с пространством обслуживания. Для некоторых категорий элементов устанавливают допуски, позволяющие учитывать необходимые монтажные зазоры.

Результаты группируют по типам, расположению и степени важности. Это помогает сначала устранять критические конфликты, которые могут потребовать изменения трасс или конструктивных решений, а затем переходить к менее значительным замечаниям.

При этом качество проверки зависит от полноты моделей. Если инженерная система представлена только условными линиями без реальных габаритов оборудования и фасонных частей, автоматический анализ может не выявить проблемы, которые возникнут при монтаже.

Корректировка трасс и согласование изменений

После выявления коллизии специалисты должны определить, какое решение будет наиболее рациональным. Иногда достаточно изменить высотную отметку трубопровода, в другом случае требуется перестроить участок воздуховода, перенести кабельный лоток или согласовать новый проём в конструкции.

Изменения следует оценивать комплексно. Перемещение одной коммуникации может создать новую коллизию в соседней зоне или повлиять на уклоны трубопровода, гидравлические параметры, аэродинамику системы и доступность арматуры. Поэтому нельзя считать исправление завершённым, пока не проверены его последствия.

Для организации процесса удобно использовать журнал коллизий или систему управления замечаниями. В нём фиксируют расположение проблемы, ответственного специалиста, предлагаемое решение, срок исправления и статус проверки. После внесения изменений модель проверяют повторно.

Не ограничивайтесь устранением пересечений на экране. Проверяйте возможность фактического монтажа, установки креплений, соединения фасонных частей и последующего обслуживания оборудования. Геометрически свободное пространство не всегда означает, что монтажник сможет выполнить работу в реальных условиях.

Как BIM помогает сократить ошибки на стройплощадке

Чем больше информации согласовано на этапе проектирования, тем меньше неопределённости возникает при выполнении монтажных работ. BIM помогает заранее определить маршруты коммуникаций, уточнить размеры оборудования, согласовать проёмы и сформировать более точные спецификации. Но для получения результата важно поддерживать модель в актуальном состоянии и использовать её как рабочий инструмент координации, а не только как красивую визуализацию.

Подготовка монтажной документации

На основе BIM-модели можно формировать планы, разрезы, схемы расположения оборудования, спецификации и другие материалы, необходимые для строительства. Если модель содержит корректные параметры и соответствует принятому уровню детализации, это снижает вероятность расхождений между различными видами документации.

Например, при проектировании канализации модель может помочь уточнить длины участков, расположение отводов и других фасонных элементов, высотные отметки и точки подключения. При монтаже вентиляции она позволяет оценить конфигурацию воздуховодов, расположение поворотов и соединений, а также взаимное положение оборудования.

Однако спецификации и чертежи требуют проверки ответственными специалистами. Автоматически сформированные данные могут содержать ошибки, если элементы не полностью смоделированы, свойства заполнены некорректно или проектные изменения не внесены во все необходимые разделы.

Координация монтажных работ

На стройплощадке BIM-модель помогает монтажникам и инженерам понимать, где должны проходить коммуникации и как они соотносятся с другими элементами здания. Особенно полезна такая координация в технических помещениях, шахтах, коридорах и пространствах над подвесными потолками, где инженерные сети размещаются достаточно плотно.

Актуальная модель позволяет заранее согласовать последовательность монтажа. Например, если для установки крупного воздуховода требуется свободное пространство, можно определить очередность работ и избежать ситуации, когда сначала монтируют кабельные лотки, а затем вынуждены демонтировать их ради прокладки вентиляции.

При этом участники строительства должны использовать согласованную версию модели и актуальные выпуски документации. Если на объекте продолжают работать по устаревшим чертежам, преимущества цифровой координации существенно снижаются.

Управление изменениями и актуальность модели

Во время строительства могут возникать изменения, связанные с фактическими условиями площадки, заменой оборудования или уточнением требований заказчика. Важно, чтобы такие изменения не оставались только в переписке или на отдельных распечатках.

В организованном BIM-процессе изменения фиксируются, согласовываются между ответственными специалистами и вносятся в соответствующие модели и документы. После обновления проверяют влияние корректировок на другие системы и выпускают актуальную версию материалов для производства работ.

Для сложных объектов может использоваться среда общих данных — организованное пространство для хранения, согласования и распространения проектной информации. Она помогает контролировать версии файлов, статусы документации и историю изменений.

Ограничения BIM и условия эффективного применения

Наличие трёхмерной модели само по себе не гарантирует отсутствия ошибок. Если исходные данные неточны, элементы смоделированы условно или специалисты не согласовали правила работы, модель может содержать те же противоречия, что и обычные чертежи.

Результат зависит от квалификации проектировщиков, качества библиотек элементов, правил моделирования и регулярности координационных проверок. Не менее важна ответственность участников за внесение и согласование изменений.

Также BIM не заменяет инженерные расчёты, проверку нормативных требований и авторский контроль. Геометрическая коллизия может быть устранена, но система при этом всё равно окажется неработоспособной из-за неправильного диаметра труб, недостаточного расхода воздуха или ошибок в электротехнических расчётах.

Поэтому наиболее эффективный подход предполагает сочетание информационного моделирования, профильных инженерных расчётов и систематической проверки документации на всех основных этапах проекта.

BIM-проектирование инженерных систем позволяет объединить архитектуру, конструкции и коммуникации в единой информационной модели. Такой подход помогает согласовывать расположение водопровода, канализации, вентиляции, отопления и электроснабжения, заранее выявлять пространственные конфликты и подготавливать более согласованную монтажную документацию.

Наибольшую пользу BIM приносит тогда, когда модели создаются по единым правилам, содержат необходимые технические данные и регулярно проверяются на коллизии. Важную роль играет и корректное моделирование деталей: трубопроводы должны учитывать не только трассы, но и фасонные элементы, включая отводы для безнапорных канализационных сетей.

Для организации работы можно использовать различные программные комплексы: Revit для комплексного моделирования, Archicad для архитектурной модели и координации проекта, Navisworks Manage для сведения моделей и проверки пересечений. Конкретный набор инструментов зависит от сложности объекта и требований участников строительства.

В конечном счёте BIM помогает не просто визуализировать здание, а согласовать проектные решения до начала монтажа. При грамотной организации процесса это снижает количество переделок, упрощает взаимодействие между специалистами и делает строительство более предсказуемым.
