Что происходит в серверной при отключении электроснабжения: от работы ИБП до запуска ДГУ

Представьте обычную серверную в момент штатной работы. В стойках работают вычислительные узлы, системы хранения данных, сетевое оборудование и коммуникационные устройства, а инженерная инфраструктура поддерживает заданную температуру и влажность. Электроэнергия поступает от внешней сети, поэтому вся система может казаться предельно простой: есть ввод, распределительный щит и множество потребителей.

Но достаточно исчезнуть внешнему электроснабжению, чтобы внутри серверной за доли секунды запустилась целая последовательность автоматических процессов. При правильном проектировании серверы не должны заметить сам факт аварии. Их питание продолжает обеспечивать источник бесперебойного питания, пока автоматика определяет неисправность внешней сети, запускает дизель-генераторную установку и подготавливает ее к приему нагрузки.

Именно поэтому серверная при отключении электричества не «ждет, пока заведется дизель». Между сетью и генератором существует несколько уровней защиты и преобразования энергии. ИБП обеспечивает непрерывность питания, автоматический ввод резерва управляет переключением источников, контроллер ДГУ отвечает за запуск и стабилизацию двигателя и альтернатора, а системы управления нагрузкой не позволяют генератору получить чрезмерный скачок мощности.

Условные 20–30 секунд можно использовать как наглядную иллюстрацию типичного сценария запуска резервного источника, однако конкретная последовательность и продолжительность каждого этапа зависят от оборудования, настроек автоматики, температуры окружающей среды, типа дизельный генератор от производителя и требований проекта. Поэтому правильнее рассматривать не фиксированный «таймер», а согласованную систему, которая должна обеспечить переход на резервное питание без прерывания работы критической ИТ-нагрузки.

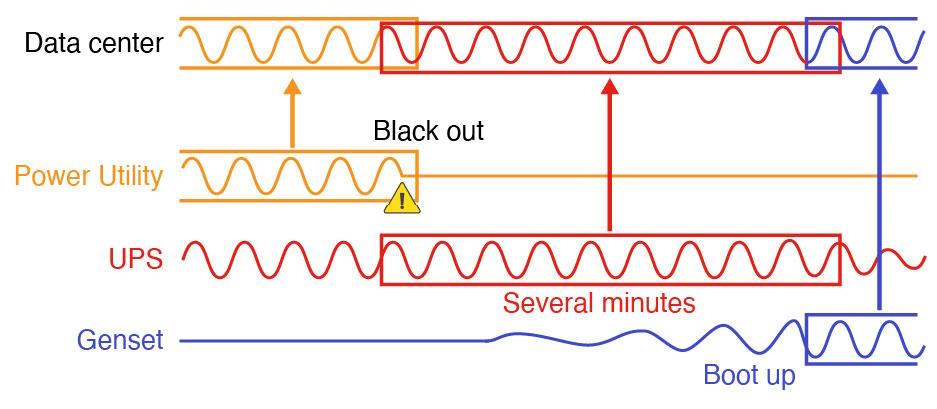

Хронология аварии: от исчезновения сети до приема нагрузки ДГУ

Переход серверной на автономное питание представляет собой последовательность взаимосвязанных процессов. Одни из них происходят практически мгновенно, другие требуют нескольких секунд, поскольку механическому двигателю необходимо физически запуститься и выйти на стабильный режим работы.

Упрощенно процесс можно представить так: внешняя сеть выходит за допустимые параметры, ИБП берет нагрузку на себя, автоматика фиксирует неисправность, ДГУ получает команду на запуск, двигатель выходит на рабочие обороты, альтернатор стабилизирует электрические параметры, после чего АВР переводит нагрузку на генератор.

Важно, что эти операции могут частично выполняться параллельно. Поэтому реальная система не обязательно работает по жесткой схеме «сначала полностью завершился один этап, затем начался следующий».

Первые мгновения: ИБП принимает нагрузку

При использовании ИБП с двойным преобразованием серверная нагрузка постоянно получает питание через инвертор. В нормальном режиме переменный ток внешней сети сначала преобразуется в постоянный, а затем снова формируется инвертором в переменный ток с заданными параметрами.

Когда входная сеть исчезает или ее параметры выходят за установленный диапазон, выпрямитель перестает получать необходимую энергию. Инвертор при этом продолжает работать, переключаясь на питание от аккумуляторной батареи. Для подключенного оборудования это происходит без классической паузы переключения, поскольку инвертор и до аварии являлся источником выходного напряжения.

Именно поэтому ИБП является первым и самым быстрым звеном резервирования. Он не предназначен для многодневной автономной работы серверной, но его задача и не в этом. Его аккумуляторной емкости должно хватить на время, необходимое для запуска резервного источника и восстановления штатной схемы электроснабжения, а также для корректного завершения работы систем, если генератор не запустился.

При этом время автономной работы рассчитывается не только по емкости аккумуляторов. На него влияют фактическая нагрузка, температура, возраст батарей, их состояние и особенности конкретной системы ИБП. Поэтому цифра, указанная в паспорте батарей для одной нагрузки, не должна автоматически переноситься на другую конфигурацию.

Следующие секунды: автоматика определяет аварию

Одновременно с переходом ИБП на аккумуляторы система автоматического ввода резерва и контроллер электроснабжения фиксируют нарушение параметров внешней сети.

АВР может контролировать наличие напряжения, его уровень, частоту и, в зависимости от схемы, другие параметры. После обнаружения аварии система не всегда немедленно дает команду на запуск ДГУ. Небольшая задержка может использоваться для того, чтобы не запускать тяжелый дизельный агрегат из-за кратковременного провала напряжения или очень короткого сбоя на внешней линии.

Конкретное значение задержки определяется проектом и настройками автоматики. Это может быть несколько секунд, но универсального значения «1–3 секунды» для всех объектов не существует.

Если внешнее питание не восстанавливается в пределах установленного времени, контроллер формирует команду запуска ДГУ. С этого момента начинается уже не электронный, а электромеханический процесс: стартер должен провернуть двигатель, топливная система — обеспечить необходимые условия для воспламенения, а двигатель — выйти на рабочий режим.

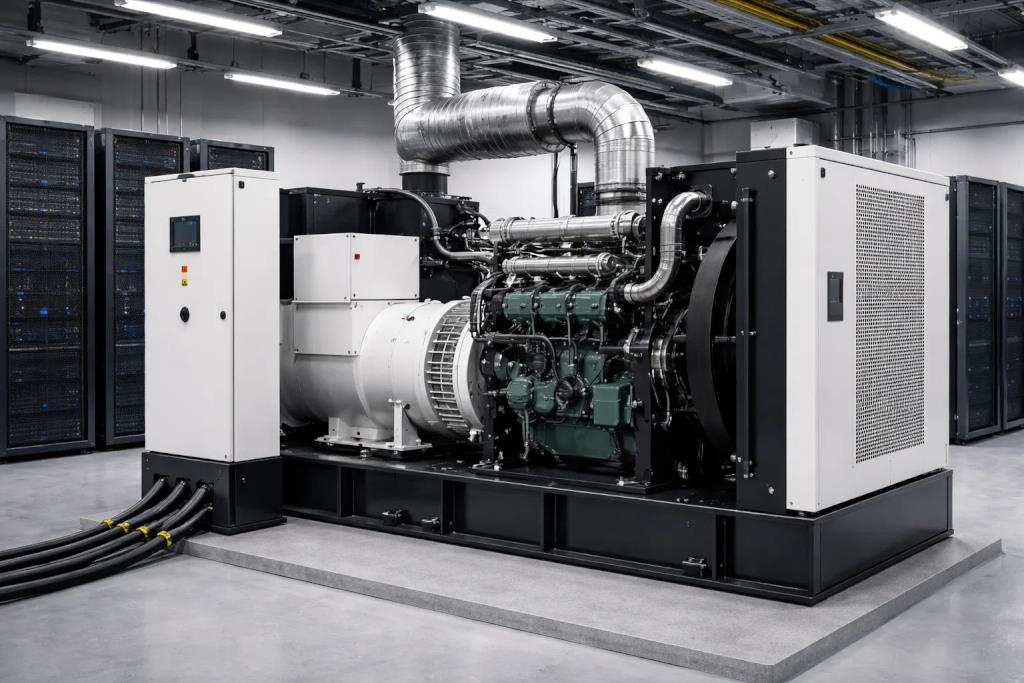

Запуск ДГУ: как дизельный двигатель выходит на рабочий режим

Запуск дизель-генератора выглядит для пользователя просто: двигатель завелся, и через некоторое время генератор готов принять нагрузку. На самом деле в этот короткий интервал происходит несколько важных операций, от которых зависит надежность всей резервной системы.

После получения команды контроллер ДГУ проверяет необходимые условия запуска. В зависимости от конструкции агрегата это может включать контроль аварийных состояний, напряжения стартерной батареи, состояния систем охлаждения и других параметров.

Затем включается стартер, который раскручивает коленчатый вал. Топливная система подает топливо в цилиндры, и после начала устойчивого сгорания двигатель начинает работать самостоятельно. Контроллер отслеживает частоту вращения и другие параметры, чтобы определить, состоялся ли успешный запуск.

Для генераторов, рассчитанных на частоту 50 Гц и использующих четырехполюсный альтернатор, номинальная скорость вращения составляет 1500 об/мин. Это не универсальный показатель для любой ДГУ: например, четырехполюсная машина на 60 Гц работает с другой синхронной скоростью. Кроме того, существуют генераторные установки с иным числом полюсов и соответствующими рабочими характеристиками.

Почему генератор нельзя подключать сразу после запуска

Факт запуска двигателя еще не означает, что ДГУ готова принять серверную нагрузку. Двигателю необходимо стабилизировать обороты, а альтернатору — выйти на допустимые параметры напряжения и частоты.

Если нагрузку подключить слишком рано, мощный скачок потребления способен вызвать просадку частоты и напряжения. Для чувствительной ИТ-инфраструктуры такая ситуация нежелательна даже в том случае, если ИБП способен некоторое время сгладить последствия.

Поэтому современные ДГУ используют контроллер, который ожидает достижения заданных параметров и только после этого передает сигнал о готовности генератора к приему нагрузки.

Стабилизация электрических параметров: почему 400 В и 50 Гц недостаточно

После запуска двигателя начинается этап стабилизации. Здесь важно понимать, что качество электроэнергии определяется не только двумя цифрами — напряжением и частотой.

Для стандартной трехфазной системы в российской и европейской практике номинальное линейное напряжение составляет 400 В, а частота — 50 Гц. Однако для нормальной работы ИТ-оборудования имеют значение также форма напряжения, скорость восстановления параметров после наброса нагрузки, симметрия фаз, коэффициент нелинейных искажений и другие характеристики.

За частоту в первую очередь отвечает система регулирования оборотов двигателя. При увеличении нагрузки генератору требуется больше механической мощности. Регулятор подачи топлива должен быстро отреагировать на изменение нагрузки и вернуть двигатель к требуемой скорости вращения.

За напряжение отвечает система возбуждения альтернатора и автоматический регулятор напряжения — AVR. В зависимости от конструкции генератора используется соответствующая схема возбуждения, а на более требовательных объектах могут применяться дополнительные решения, например независимое питание системы возбуждения через PMG.

Таким образом, качество резервного питания формируется совместной работой двигателя, регулятора оборотов, альтернатора и системы возбуждения. Нельзя оценивать ДГУ только по заявленной мощности двигателя.

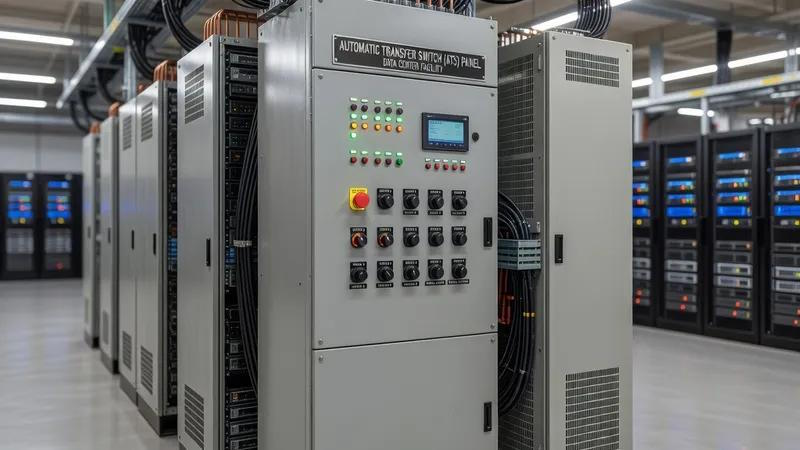

Переключение АВР: как нагрузка переходит на генератор

Когда контроллер ДГУ подтверждает готовность генератора, автоматика может выполнить переключение нагрузки. АВР сначала должен обеспечить корректное отключение внешнего источника, после чего подключить резервный ввод.

Это принципиально важно: два независимых источника питания не должны оказаться соединенными между собой в результате ошибочного переключения. Конструкция и алгоритм работы АВР предусматривают взаимную блокировку и заданную последовательность операций.

В этот момент ИБП продолжает выполнять роль буфера. Если переключение происходит корректно и параметры генератора соответствуют требованиям, ИБП переходит от батарейного режима обратно к нормальной работе через выпрямитель и начинает восстанавливать заряд аккумуляторов.

На крупных объектах нагрузка может подключаться не вся сразу. Это особенно важно для систем кондиционирования, вентиляции, насосов и других электродвигателей. Их пусковые токи могут быть значительно выше установившегося потребления, поэтому одновременный запуск всех потребителей способен создать чрезмерный наброс нагрузки на ДГУ.

Именно поэтому инженерная система может включать последовательный запуск оборудования. Сначала питание получает критическая нагрузка, затем подключаются дополнительные системы, а тяжелые потребители вводятся в работу с определенными задержками.

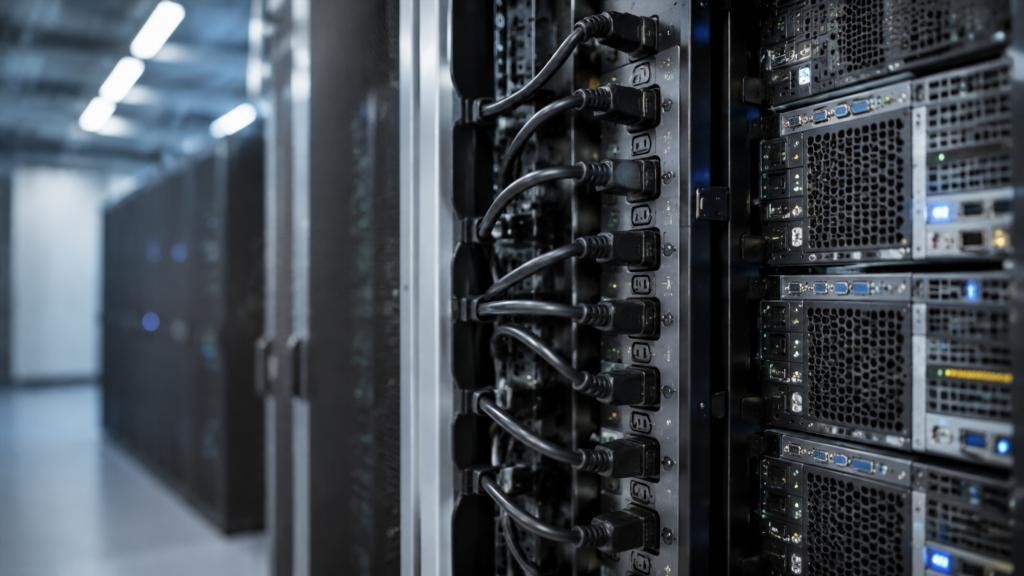

Почему серверная нагрузка сложнее обычного электропотребителя

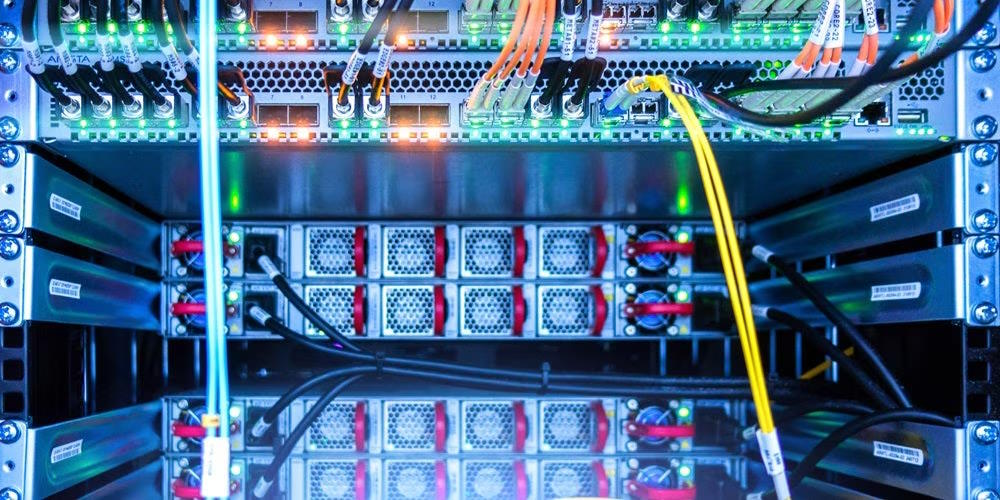

Серверная представляет собой далеко не идеальную резистивную нагрузку. Большинство современных серверов, сетевых устройств и систем хранения данных используют импульсные блоки питания. Они потребляют энергию нелинейно, а их поведение при изменении входного напряжения отличается от поведения обычного нагревателя или лампы накаливания.

Это создает дополнительные требования к генератору. Причем проблема заключается не в том, что серверная нагрузка обязательно имеет «емкостной характер». На практике необходимо учитывать коэффициент мощности, нелинейность тока, гармонические составляющие и особенности работы конкретных блоков питания и ИБП.

Гармонические искажения и THD

Нелинейная нагрузка может создавать гармонические составляющие тока. В результате форма тока отличается от идеальной синусоиды, а взаимодействие этого тока с внутренним сопротивлением генератора может приводить к дополнительным искажениям напряжения.

Здесь важно различать THD тока и THD напряжения. Гармоники тока являются характеристикой самой нагрузки, тогда как степень искажений напряжения зависит в том числе от мощности и конструкции источника питания, его импеданса и характеристик подключенной системы.

Поэтому утверждение о том, что любой серверный ИБП обязательно откажется работать при определенном значении THD, было бы слишком общим. Конкретные допустимые параметры определяются документацией производителя ИБП и генераторной установки.

Для проектировщика важнее другое: генератор должен быть совместим с предполагаемой нелинейной нагрузкой. Если это не учесть, система может столкнуться с нестабильностью, ложными срабатываниями защиты, перегревом отдельных элементов или невозможностью ИБП перейти с батарей на питание от генератора.

Наброс нагрузки: почему большой генератор не всегда решает проблему

Еще один важный момент — резкое увеличение нагрузки после переключения. Представим, что ДГУ имеет достаточный запас по номинальной мощности, но сразу после подключения получает одновременно серверную нагрузку, несколько кондиционеров и другие мощные потребители.

В этот момент двигатель должен очень быстро увеличить подачу топлива, чтобы сохранить частоту вращения. Если реакция системы регулирования недостаточно быстрая, частота временно снизится. Одновременно может измениться напряжение.

Критичным становится не только то, какую мощность способен выдавать генератор в установившемся режиме, но и то, как он ведет себя в переходном процессе.

Именно поэтому при подборе ДГУ необходимо моделировать сценарий наброса нагрузки. В расчет включают не только постоянную потребляемую мощность, но и последовательность подключения потребителей, пусковые токи двигателей, характеристики ИБП и допустимые отклонения параметров питания.

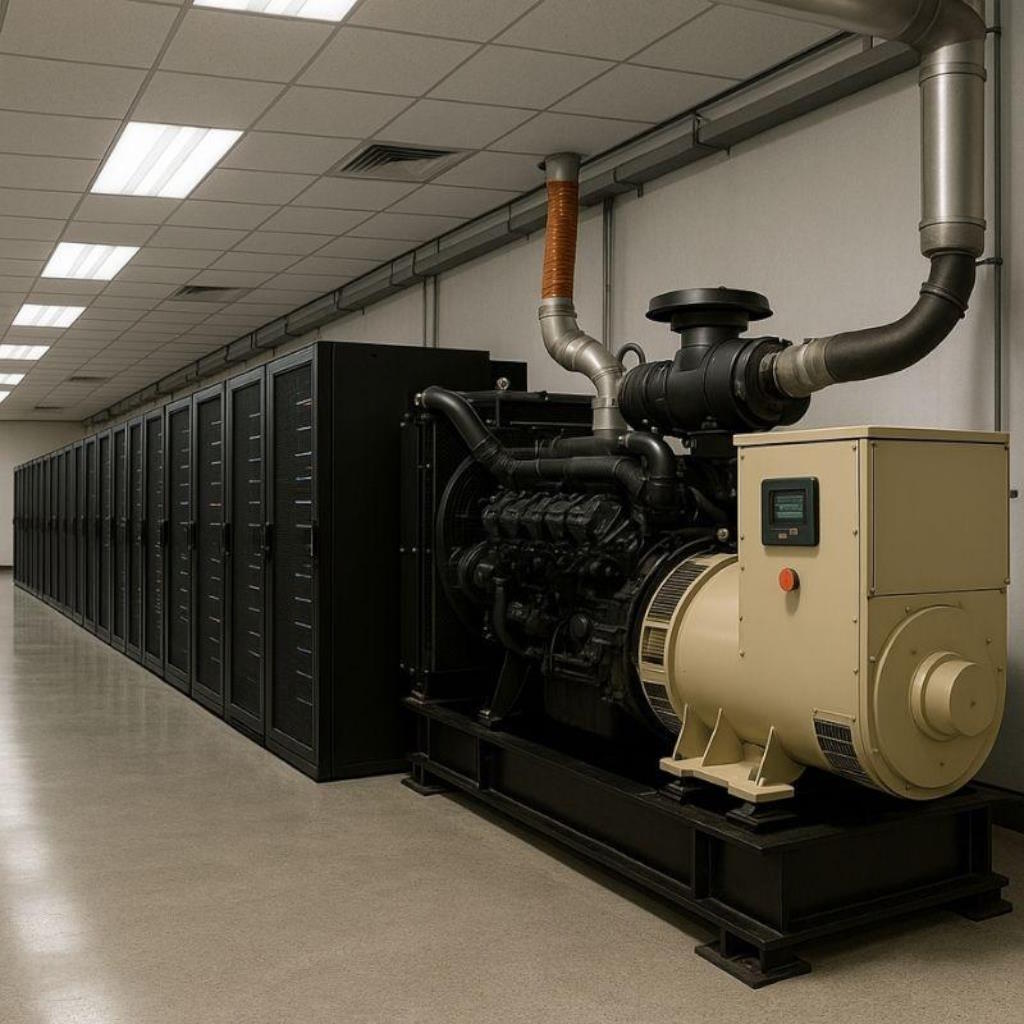

Как выбрать ДГУ для серверной

Выбор генераторной установки для серверной нельзя сводить к простому расчету «суммарная мощность оборудования плюс небольшой запас». Необходимо оценивать весь комплекс: двигатель, альтернатор, систему возбуждения, автоматику, переходные характеристики и особенности ИТ-нагрузки.

Мощность: важен не только запас в киловаттах

Сначала определяется фактическая нагрузка объекта. Для этого учитывают серверы, системы хранения, сетевое оборудование, ИБП, системы охлаждения, вентиляцию, насосы и другие потребители, которые должны работать при отключении внешней сети.

Затем рассматриваются переходные режимы. Например, если кондиционеры запускаются после переключения на ДГУ, необходимо учитывать их пусковые характеристики. Если используется современное оборудование с частотными преобразователями, ситуация будет отличаться от запуска двигателя прямым подключением к сети.

Поэтому универсальная рекомендация «заложить 30–50% запаса» может использоваться только как предварительная оценка, но не как полноценный инженерный расчет. В некоторых конфигурациях такой запас окажется недостаточным, а в других — приведет к неоправданно большой и дорогостоящей ДГУ.

Слишком мощный генератор тоже не всегда оптимален. Работа дизельного двигателя при хронически малой нагрузке может приводить к нежелательным режимам эксплуатации, поэтому генератор выбирают с учетом как максимальной, так и минимальной расчетной нагрузки.

Двигатель и рабочий режим

Для стационарных серверных и ЦОД обычно рассматриваются промышленные дизельные установки с жидкостным охлаждением. Если требуется длительная автономная работа, важны ресурс двигателя, доступность обслуживания, расход топлива и допустимый режим эксплуатации.

1500 об/мин часто используются в 50-Гц четырехполюсных генераторных установках. Они являются распространенным решением для стационарных объектов, но сам показатель оборотов не должен рассматриваться как единственный критерий качества.

Гораздо важнее соответствие двигателя реальному режиму эксплуатации. Если объект может работать от ДГУ многие часы или даже сутки, необходимо учитывать соответствующую классификацию мощности и рекомендации производителя по режиму работы.

Электронный регулятор оборотов

Современная ДГУ для критической нагрузки должна обеспечивать контролируемую реакцию двигателя на изменение мощности. Электронный governor позволяет быстро корректировать подачу топлива в зависимости от текущего режима двигателя.

Но и здесь нельзя ориентироваться исключительно на красивую цифру точности поддержания частоты. Для серверной гораздо важнее реальные переходные характеристики: насколько быстро система восстанавливает частоту после наброса нагрузки, насколько велика просадка и как взаимодействуют двигатель, governor и контроллер генератора.

Эти характеристики следует запрашивать в технической документации, особенно если ДГУ предназначена для крупной ИТ-нагрузки.

Альтернатор и система возбуждения

Альтернатор является второй ключевой частью ДГУ после двигателя. Для серверных применяются генераторы, рассчитанные на работу с нелинейными нагрузками и соответствующими требованиями к качеству электроэнергии.

Автоматический регулятор напряжения контролирует выходные параметры и корректирует систему возбуждения при изменении нагрузки. В некоторых конфигурациях применяется PMG, позволяющий обеспечить независимое питание системы возбуждения. Это может улучшать поведение генератора при тяжелых переходных режимах и работе с нелинейной нагрузкой.

Однако PMG не следует воспринимать как универсальную гарантию идеального качества электроэнергии. Итоговый результат определяется всей системой, включая альтернатор, AVR, двигатель, регулятор оборотов и характер подключенной нагрузки.

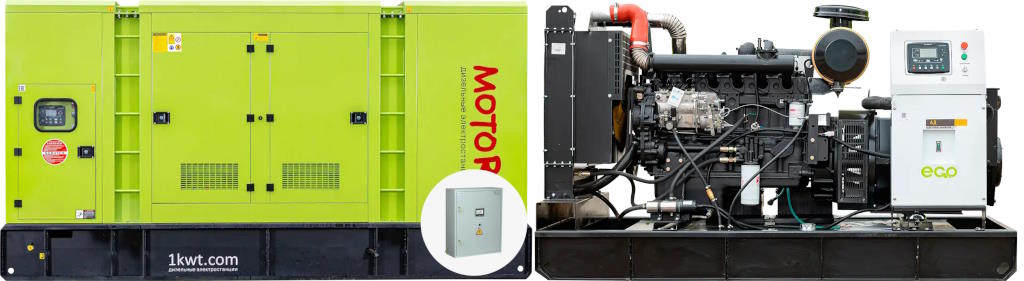

Изучить актуальный модельный ряд мощных и безотказных дизельных генераторов от производителя «Юг-Энерго» можно на сайте 1kwt.com.

Автоматика ДГУ: отдельная система, а не просто кнопка запуска

Для серверной важна не только сама генераторная установка, но и вся система автоматического управления. Если дизель способен вырабатывать необходимую мощность, но запускается вручную или требует постоянного присутствия оператора, такая схема не решает задачу автоматического резервирования.

Контроллер ДГУ должен взаимодействовать с АВР, контролировать запуск двигателя, состояние стартерных аккумуляторов, параметры генератора и аварийные состояния. Для холодного запуска на объектах, где требуется быстрое получение мощности, могут использоваться системы предпускового подогрева охлаждающей жидкости.

Это особенно актуально в холодном климате. Холодный дизельный двигатель может запускаться дольше, а его выход на стабильный режим может занимать больше времени. Поэтому предпусковой подогрев и исправная стартерная батарея являются не второстепенными аксессуарами, а частью общей готовности резервного источника.

Кроме того, на критических объектах важно регулярно проверять не только способность двигателя завестись, но и всю цепочку целиком. Тестовый запуск ДГУ без фактического переключения нагрузки не всегда позволяет обнаружить проблемы в АВР, распределительном оборудовании или взаимодействии с ИБП.

Почему ДГУ необходимо регулярно тестировать

Даже качественно спроектированная система резервного питания не может считаться надежной только потому, что однажды успешно прошла пусконаладку. ДГУ простаивает большую часть времени, и именно это делает регулярные проверки особенно важными.

Стартерные аккумуляторы могут терять емкость, топливо — менять свои свойства при длительном хранении, контакты и коммутационные аппараты требуют обслуживания, а контроллеры могут выдавать предупреждения, которые останутся незамеченными до момента аварии.

Поэтому регламент обслуживания должен включать не только запуск двигателя, но и контроль состояния масла, охлаждающей жидкости, аккумуляторных батарей, топлива, фильтров и других систем. Периодически необходимо проверять работу автоматики и, в зависимости от требований объекта, выполнять испытания под нагрузкой или с использованием нагрузочного устройства.

Особое внимание стоит уделять взаимодействию ДГУ и ИБП. Генератор может прекрасно работать без нагрузки и при этом плохо взаимодействовать с ИБП в реальном переходном режиме. Именно поэтому испытания должны по возможности моделировать реальные сценарии аварии.

Резюме для проектировщика

При проектировании резервного питания серверной важно смотреть на ДГУ не как на отдельно стоящий дизельный двигатель, а как на элемент единой системы электроснабжения. ИБП, АВР, генератор, распределительные щиты, системы охлаждения и сама ИТ-нагрузка должны работать согласованно.

Главная ошибка — выбирать генератор только по номинальной мощности. Необходимо учитывать характер нагрузки, переходные процессы, нелинейность серверных блоков питания, пусковые токи кондиционеров и насосов, требования ИБП к входному питанию и допустимые отклонения параметров.

Также стоит заранее определить, какие потребители действительно относятся к критической нагрузке. Серверы и сетевое оборудование могут требовать практически непрерывного питания, тогда как часть инженерных систем допустимо запускать с задержкой. Ступенчатое подключение нагрузки зачастую позволяет получить более стабильный переход на ДГУ без необходимости чрезмерно увеличивать мощность генератора.

В спецификации оборудования имеет смысл запрашивать не только мощность и расход топлива, но и данные о переходных процессах, характеристиках альтернатора и AVR, поведении при нелинейной нагрузке, времени запуска и восстановления параметров после наброса нагрузки. Для крупных ЦОД эти параметры должны рассматриваться уже на уровне проектирования всей электрической системы.

***

Отключение городской электросети в современной серверной — это не момент, когда «включается дизель». Это короткая цепочка взаимосвязанных процессов, в которой каждое звено выполняет свою функцию. ИБП практически мгновенно берет нагрузку на аккумуляторы, автоматика фиксирует аварию, контроллер запускает ДГУ, двигатель выходит на рабочий режим, альтернатор стабилизирует электрические параметры, а АВР переводит нагрузку на резервный источник.

Условные 20–30 секунд в этой последовательности — лишь ориентир для понимания принципа работы. Реальное время зависит от конкретной ДГУ, настроек АВР, температуры, состояния двигателя, характеристик стартерной системы и требований проекта. Главное же состоит в том, чтобы за этот период серверная не потеряла питание и не столкнулась с неприемлемыми отклонениями параметров электроэнергии.

При выборе ДГУ для ИТ-инфраструктуры поэтому недостаточно спросить, сколько киловатт способен выдать генератор. Необходимо понимать, как он реагирует на наброс нагрузки, насколько хорошо работает с нелинейными потребителями, как взаимодействует с ИБП и насколько быстро его автоматика переводит установку из состояния ожидания в рабочий режим.

Именно согласованность всей системы определяет надежность резервного электроснабжения. Хорошо спроектированная связка ИБП + АВР + ДГУ должна сделать аварийное отключение внешней сети практически незаметным для пользователей: серверы продолжают работать, системы хранения не прерывают операции, а инженерная инфраструктура последовательно переходит на автономное питание.
