Салазки для серверных дисков: совместимость HPE, Dell и IBM

Представьте ситуацию: вы распаковываете десять новых SAS-дисков для HPE DL380 Gen10, ставите сервер на обслуживание, снимаете крышку — и понимаете, что диск нечем закрепить. Покупка салазок Gen9 (которые всегда лежат на складе) бесполезна: у них другой замок, и они просто не фиксируются в корзине. Итог — простой производственной системы на неделю, пока едут правильные комплектующие.

Эта ошибка встречается чаще, чем кажется. В отличие от процессоров или памяти, где совместимость очевидна по сокету, салазки — это тот элемент, о котором вспоминают в последнюю очередь. Разберем раз и навсегда, как выбрать правильный кэдди и не попасть впросак.

Что такое салазки и почему без них нельзя

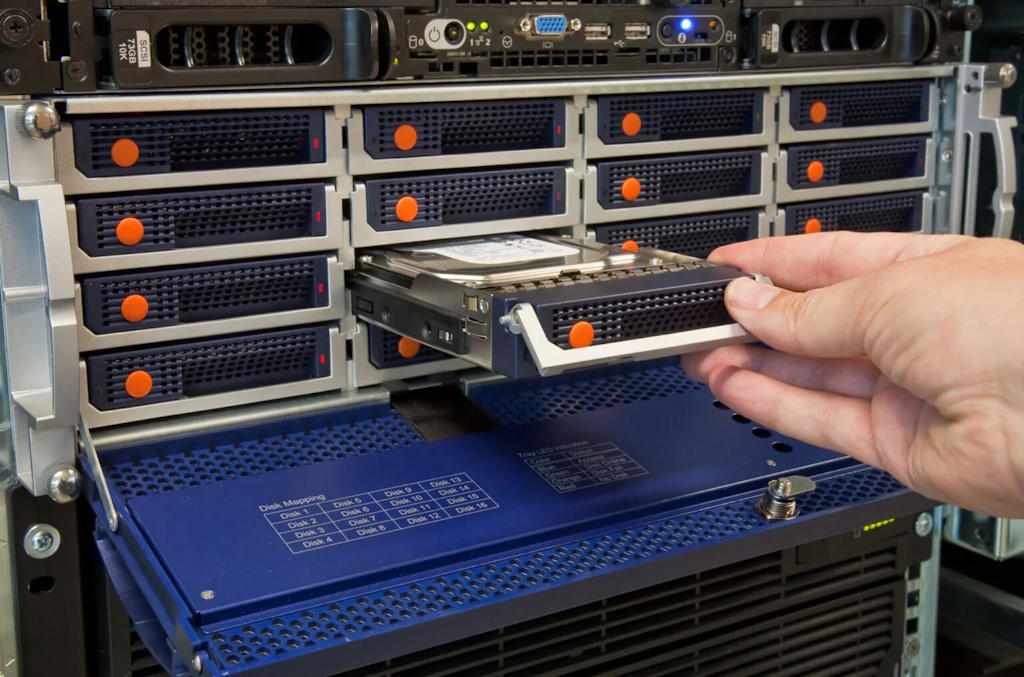

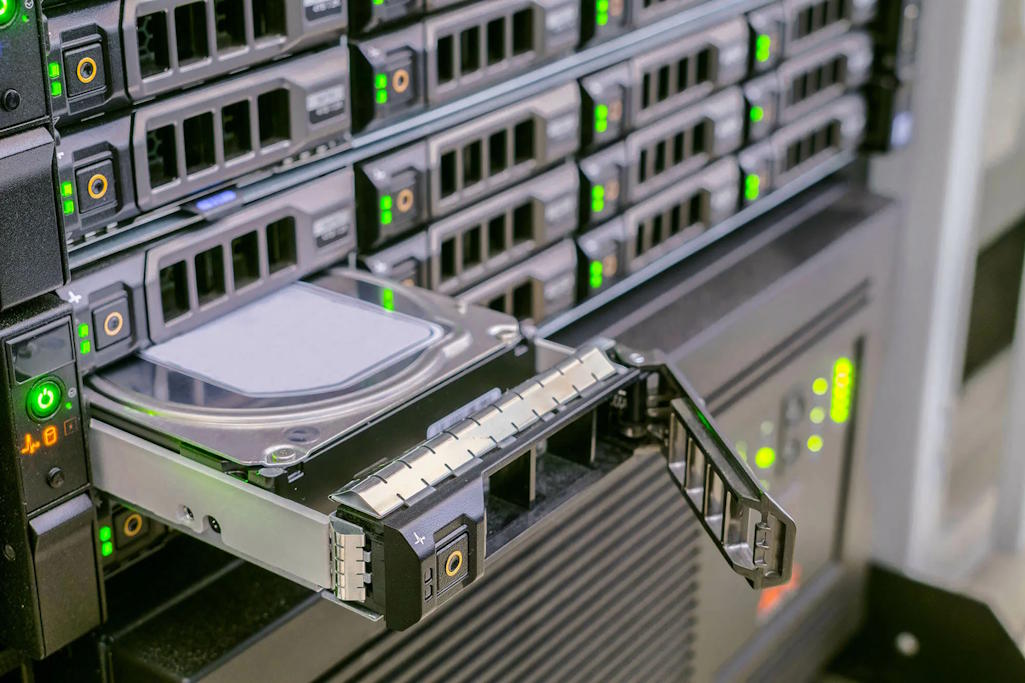

С технической точки зрения салазки (в документации — caddy, tray или drive carrier) — это не просто пластиковая рамка, а прецизионный механизм. Они выполняют сразу три критические функции:

• Позиционирование: жестко направляют диск строго в ответную часть бэкплейна, обеспечивая соосность разъема.

• Фиксация: замок удерживает диск в корзине при вибрации от вентиляторов (в 2U-серверах вибрация ощутима) и при случайных нажатиях во время обслуживания.

• Теплоотвод: металлическая часть салазок часто отводит тепло от корпуса диска к шасси, особенно важно для высокооборотистых SAS-моделей (15K об/мин).

Без салазок поставить диск в корзину физически невозможно: отверстия на боковинах диска не совпадают с направляющими сервера, а контакты разъема не достают до бэкплейна.

Три столпа совместимости: производитель, размер и поколение

Чтобы не ошибиться, нужно проверить три параметра строгой последовательности. Если хоть один не сойдется — диск не встанет.

Производитель — это железобетонное правило

Салазки HPE, Dell и IBM/Lenovo не универсальны. Отличия не только в форме замка, но и в шаге направляющих, расположении светодиодного индикатора (активности/ошибки) и даже в электрической разводке дополнительных контактов (для детекции наличия диска). Попытка установить кэдди от Dell в сервер HPE обычно заканчивается повреждением пластикового ключа на бэкплейне.

Форм-фактор: 2.5" (SFF) против 3.5" (LFF)

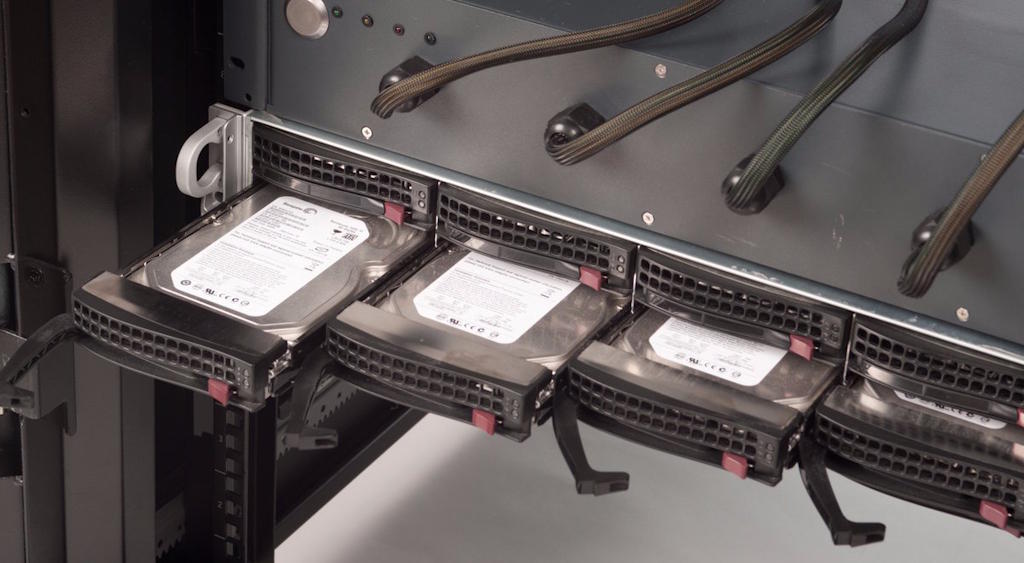

Корзины под маленькие (SFF) и большие (LFF) диски имеют разную геометрию. Салазка SFF предназначена только для дисков SFF. Исключение — использование переходных адаптеров, которые представляют собой металлическую обечайку, позволяющую вставить 2.5-дюймовый SSD в LFF-кэдди. Обратное не работает никогда: 3.5" диск физически не поместится в SFF-посадочное место.

Поколение — самый коварный пункт

Внутри одного вендора салазки могут меняться через каждые два-три поколения серверов. Ключевой нюанс заключается не в электрике, а в механике замка и расположении защелки.

Для HPE разделение проходит по рубежу Gen9 / Gen10. Модели Gen8 и Gen9 используют взаимозаменяемые кэдди (парт-номер 727695-B21 для SFF). Однако с выходом платформы Gen10 (и последующих Gen10 Plus, Gen11) инженеры HPE полностью пересмотрели механизм фиксации — ручка стала более массивной, изменился угол ее наклона в открытом состоянии. Салазки от Gen9 в сервер Gen10 просто не защелкиваются, хотя визуально кажутся похожими.

Для Dell похожая ситуация с переходом с серии R630/R730 (13-е поколение) на R740/R750 (14-е и 15-е поколения). У «тринадцатых» салазки имеют более хрупкий пластиковый фиксатор сверху, а у новых моделей замок интегрирован в ручку. Совместимости нет.

Конкретные парт-номера и поколения: шпаргалка

Чтобы упростить поиск, вот ключевые артикулы для самых массовых моделей. Запоминайте не название, а именно парт-номер — он неизменен для OEM-поставок.

HPE (бывший HP):

• Для серверов Gen8 и Gen9 (SFF, 2.5") — 727695-B21. Эти же салазки подходят для большинства моделей DL360p, DL380p.

• Для серверов Gen8 и Gen9 (LFF, 3.5") — 651314-001.

• Для серверов Gen10, Gen10+, Gen11 (SFF) — 868774-B21. Обратите внимание: для NVMe-дисков в этих серверах используются те же салазки, но бэкплейн должен быть поддерживать PCIe.

• Для DL380 Gen10 (LFF) — 774026-001.

Dell EMC (PowerEdge):

• Для R630, R730, R730xd (SFF, 2.5") — 0G176J (или альтернативный артикул DXD9H, но первый считается более универсальным).

• Для тех же R630/R730, но под LFF (3.5") — F238F и X968D (взаимозаменяемы).

• Для новых R740, R740xd, R750 (SFF) — DXD9H. Это салазки нового образца с измененным замком.

• Для R740xd в конфигурации с 3.5" дисками — X7K8W.

IBM / Lenovo:
Ситуация с IBM сложнее, так как совместимость привязана не столько к поколению сервера (x3550, x3650), сколько к серии шасси. Однако для большинства систем M4 и M5 (например, System x3650 M5) стандартный артикул SFF-салазок — 00E7600, а для LFF — 69Y5284. Для новых серверов ThinkSystem (SR630, SR650) рекомендуется всегда сверяться с файлом QuickSpecs, так как там используются уже другие, более низкие кэдди.

Особый случай: NVMe и адаптеры

Часто возникает путаница с NVMe-дисками форм-фактора U.2 (они же 2.5"). Хорошая новость: физические салазки для них абсолютно идентичны тем, что используются для SAS/SATA SFF. Механическая часть не отличается. Проблема кроется в бэкплейне: для NVMe нужен специальный бэкплейн, передающий четыре линии PCIe, а не классический SAS-контроллер. Поэтому при заказе дисков U.2 уточняйте не салазки, а поддерживает ли ваша корзина NVMe.

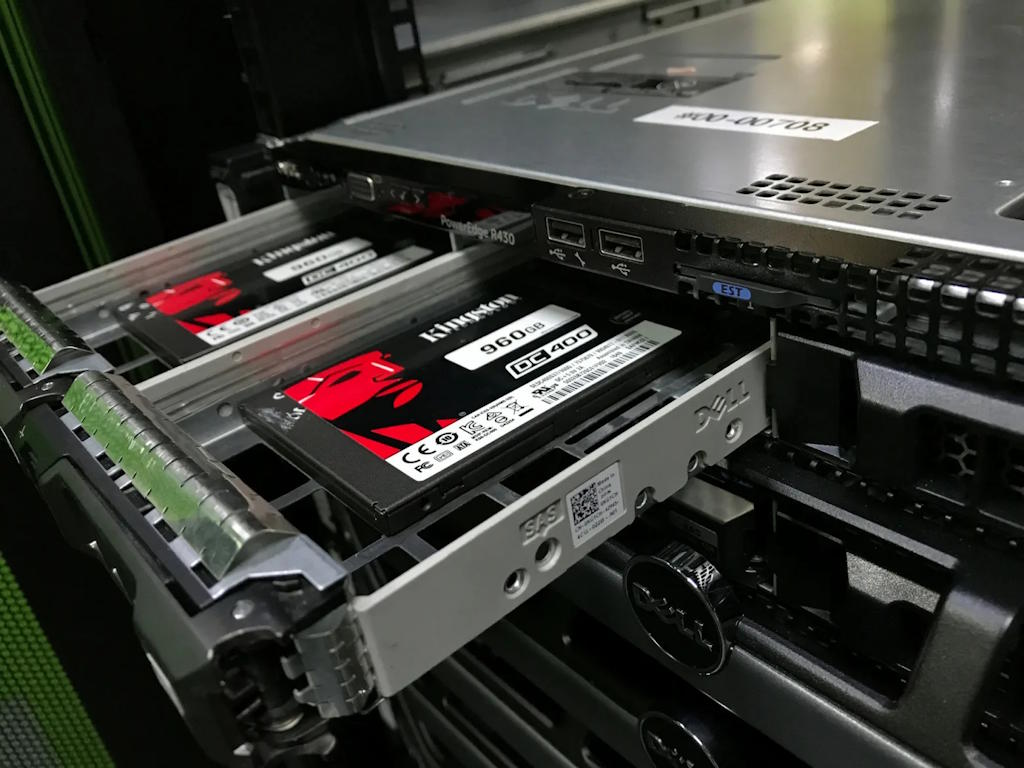

Отдельного внимания заслуживают адаптеры для установки 2.5" диска в LFF-корзину. Это полезно, если у вас сервер с большими отсеками, но вы хотите поставить быстрый SSD. Такие переходники представляют собой рамку-конвертер. Важно: они должны быть именно для вашего вендора — универсальные «китайские» переходники часто имеют люфт, из-за которого SSD может потерять контакт при вибрации.

Критическая ошибка: экономия на неоригинальных салазках

Рынок заполнен салазками с Aliexpress, eBay и местных «серых» поставщиков без бренда. Визуально они копируют оригинал, но на этом сходство заканчивается.

Главная беда неоригиналов — допуски. Замок может не доходить до щелчка на миллиметр, диск будет болтаться внутри корзины. В серверной стойке с десятком вентиляторов вибрация превращает такой диск в «стиральную машину». Микровибрация приводит к двум последствиям: фреттинг-коррозия контактов бэкплейна (появляются необъяснимые сбои чтения) и выход из строя механических частей HDD (для классических винчестеров). Для продакшн-систем, где каждый диск несет данные, мы настоятельно рекомендуем использовать только оригинальные салазки или сертифицированные реплики с подтвержденным качеством пластика и стали.

Пошаговый алгоритм: как не ошибиться при заказе

Чтобы гарантированно получить правильные салазки, не полагайтесь на память или фотографии в интернете. Действуйте системно:

1. Посмотрите на текущие салазки. Если сервер уже работает, вытащите один диск и посмотрите на наклейку или штамп на внутренней стороне кэдди. Там почти всегда выбит парт-номер производителя.

2. Если салазок нет — зайдите в iLO / iDRAC. В интерфейсе управления сервером есть раздел System Information или Hardware Inventory, где указана конфигурация корзины (SFF или LFF) и модель шасси.

3. Скачайте QuickSpecs с сайта производителя. В этом документе для вашей конкретной модели сервера в разделе Drives или Storage перечислены все совместимые артикулы аксессуаров, включая салазки.

4. Проверьте посадочное место на сервере. Откройте крышку и посмотрите на корзину: если направляющие имеют металлические «рельсы» по бокам — вам нужны салазки с пазами; если направляющие пластиковые с защелками — другой тип. У HPE и Dell этот принцип различается.

Чек-лист перед закупкой

Прежде чем нажать «Купить» для салазок, устно проговорите три вопроса:
— Этот артикул соответствует модели моего сервера (не просто бренду, а именно модели, например, R740, а не «Dell»)?
— Это SFF или LFF? (Перепроверьте по наклейке на корзине сервера).
— Это оригинальный продукт или сертифицированная совместимая замена с гарантией?

Один правильный ответ на эти вопросы сэкономит вам неделю простоя и несколько тысяч рублей на срочной доставке. Помните: салазки — это не просто пластик, это элемент надежности вашей системы хранения данных.
